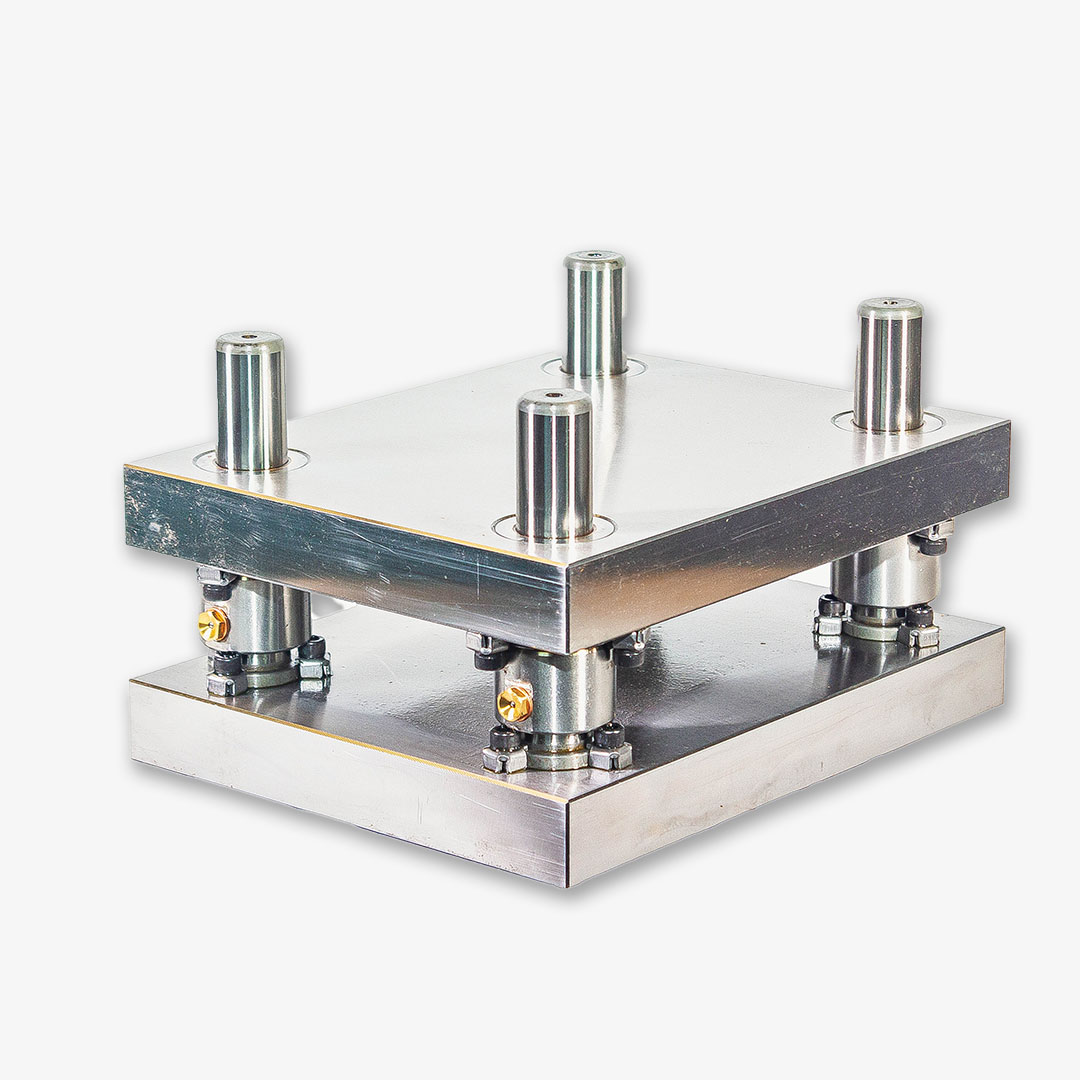

Portamatriz ITAN

Portamatrices cuadrados y rectangulares | SAE 1045 | medidas

SKU: N/D Categoría: Marca:

Como solicitar un Portamatriz ITAN

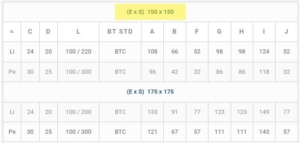

  1. Definir las dimensiones exteriores: ExS (esto conforma la primera parte del código).

  2. Definir espesor de placas (C).  Opciones: Li: Liviano o Pe: Pesado. Según las dimensiones de ExS los espesores para Liviano o Pesado varían.

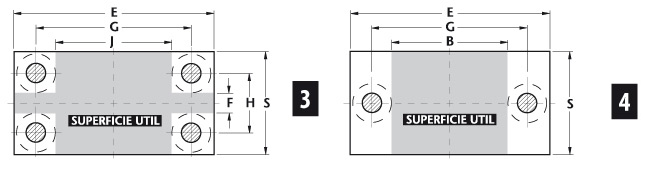

  3. Definir cantidad y disposición de columnas, seleccionando el Nº según el modelo (1, 2, 3 o 4).

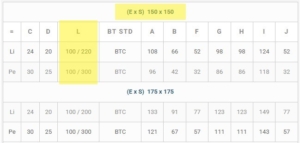

  4. Definir largo de columnas.  Rangos de largo por selección de ExS (variables fijas)

Tabla de medidas

= C D L BT STD A B F G H I J
(E x S) 150 x 150
Li 24 20 100 / 220 BTC 108 66 52 98 98 124 52
Pe 30 25 100 / 300 BTC 96 42 32 86 86 118 32
(E x S) 175 x 175
Li 24 20 100 / 220 BTC 133 91 77 123 123 149 77
Pe 30 25 100 / 300 BTC 121 67 57 111 111 143 57
(E x S) 200 x 150
Li 24 20 100 / 220 BTC 108 116 52 148 98 124 102
Pe 30 25 100 / 300 BTC 96 92 32 136 86 118 82
(E x S) 200 x 200
Li 30 25 100 / 300 BTC 146 92 82 136 136 168 82
Pe 37 30 100 / 300 BTC 138 76 68 128 128 164 68
(E x S) 250 x 150
Li 30 25 100 / 300 BTC 96 142 32 186 86 118 132
Pe 37 30 100 / 300 BTC 88 126 68 178 78 114 118
(E x S) 250 x 200
Li 30 25 100 / 300 BTC 146 142 82 186 136 168 132
Pe 37 30 100 / 300 BTC 138 126 68 178 128 164 118
(E x S) 250 x 250
Li 30 25 100 / 300 BTC 196 142 132 186 186 218 132
Pe 37 30 100 / 300 BTC 188 126 118 178 178 214 118
(E x S) 300 x 200
Li 30 25 100 / 300 BTC 146 192 82 236 136 168 182
Pe 37 30 100 / 300 BTC 138 176 68 228 128 164 168
(E x S) 300 x 250
Li 30 25 100 / 300 BTC 196 192 132 236 186 218 182
Pe 37 30 100 / 300 BTC 188 176 118 228 178 214 168
(E x S) 300 x 300
Li 37 30 100 / 300 BTC 238 176 168 228 228 264 168
Pe 48 40 140 / 400 BTR 223 146 138 210 210 255 138
(E x S) 350 x 200
Li 30 25 100 / 300 BTC 146 242 82 286 136 168 232
Pe 37 30 100 / 300 BTC 138 226 68 278 128 164 218
(E x S) 350 x 250
Li 30 25 100 / 300 BTC 196 242 132 286 186 218 232
Pe 37 30 100 / 300 BTC 188 226 118 278 178 214 218
(E x S) 350 x 300
Li 37 30 100 / 300 BTC 238 226 168 278 228 264 218
Pe 48 40 140 / 400 BTR 223 196 138 260 210 255 188
(E x S) 350 x 350
Li 37 30 100 / 300 BTC 288 226 218 278 278 314 218
Pe 48 40 140 / 400 BTR 273 196 188 260 260 305 188
(E x S) 400x 200
Li 30 25 100 / 300 BTC 146 292 82 336 136 168 282
Pe 37 30 100 / 300 BTC 138 276 68 328 128 164 268
(E x S) 400 x 250
Li 37 30 100 / 300 BTC 188 276 118 328 178 214 268
Pe 48 40 140 / 400 BTR 173 246 88 310 160 205 238
(E x S) 400 x 300
Li 37 30 100 / 300 BTC 238 276 168 328 228 264 268
Pe 48 40 140 / 400 BTR 223 246 138 310 210 255 238
(E x S) 400 x 350
Li 37 30 100 / 300 BTC 288 276 218 328 278 314 268
Pe 48 40 140 / 400 BTR 273 246 188 310 260 305 238
(E x S) 400 x 400
Li 37 40 140 / 400 BTRE 323 246 238 310 310 355 238
Pe 48 50 160 / 400 BTR 312 224 219 300 300 350 219
(E x S) 500 x 250
Li 37 30 100 / 300 BTC 188 376 118 428 178 214 368
Pe 48 40 140 / 400 BTR 173 346 88 410 160 205 338
(E x S) 500 x 300
Li 37 30 100 / 300 BTC 238 376 168 428 228 264 368
Pe 48 40 140 / 400 BTR 223 346 138 410 210 255 338
(E x S) 500 x 400
Li 37 40 140 / 400 BTRE 323 346 238 410 310 355 338
Pe 48 50 160 / 400 BTR 312 324 219 400 300 350 319
(E x S) 500 x 500
Li 37 40 140 / 400 BTRE 423 346 338 410 410 455 338
Pe 48 50 160 / 400 BTR 412 324 319 400 400 450 319
(E x S) 600 x 300
Li 37 40 140 / 400 BTRE 223 446 138 510 210 255 438
Pe 48 50 160 / 400 BTR 212 424 119 500 200 250 419
(E x S) 600 x 400
Li 37 40 140 / 400 BTRE 323 446 238 510 310 355 438
Pe 48 50 140 / 400 BTR 312 424 219 500 300 350 419
(E x S) 600 x 500
Li 37 40 140 / 400 BTRE 423 446 438 510 410 455 438
Pe 48 50 160 / 400 BTR 412 424 419 500 400 450 419
(E x S) 800 x 400
Li 37 40 140 / 400 BTRE 323 646 238 710 310 355 638
Pe 48 50 160 / 400 BTR 312 624 219 700 300 350 619
(E x S) 800x 500
Li 37 40 140 / 400 BTRE 423 646 338 710 410 455 638
Pe 48 50 160 / 400 BTR 412 624 319 700 400 450 619
